穿越机入坑日志(2)

向安宇
2020-08-21 14:09:57穿越机
114 0 0

因为场地限制,又不想一直撸模拟器,所以只能弄个空心杯或者小无刷练手了。

穿越机入坑日志(2)-向安宇个人网站

手上有个75mm的小无刷cinebee,撞了一下篮球框,四五十就没了,这个炸机成本相对大机器并不高,但是关键是刚开始玩,技术比较水,才飞三个电就要等快递了。所以,还是想先折腾下空心杯。

原有的空心杯没有OSD,一直都是靠油门杆量来猜电压,虽然很保守,每次飞到差不多3.8v,但是还是飞废了不少电池,然后决定弄个有OSD的。

先写一下最终的配件:

  1. 716空心杯3.7V56000转电机【¥12.80】
  2. 65mm轴距空心杯whoop 716电机Tiny 6x Beta65S机架【¥15.00】
  3. Sailfly-X用 HCF7P 5.8G 40ch 25mw FPV图传摄像头一体机【¥ 140.00】
  4. Turtlebee F3 1S空心杯有刷穿越机飞控【¥ 146.00】
  5. 1S空心杯图传摄像头保护罩【¥ 15.00】
  6. M1.2螺丝*4【忽略】
  7. 0.8mm减震垫*4【忽略】
  8. 红蓝线【忽略】
  9. 可选:1.25端子2P、4P(公母胶壳,压簧片)【忽略】

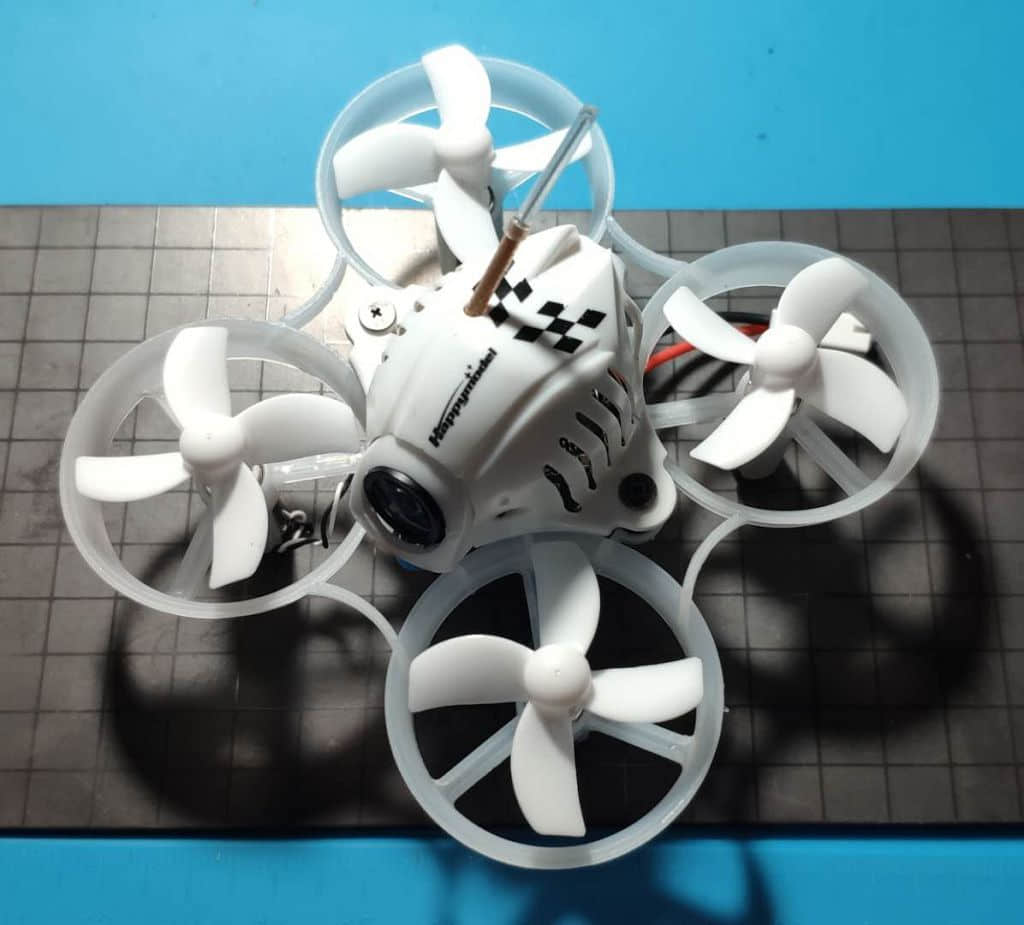

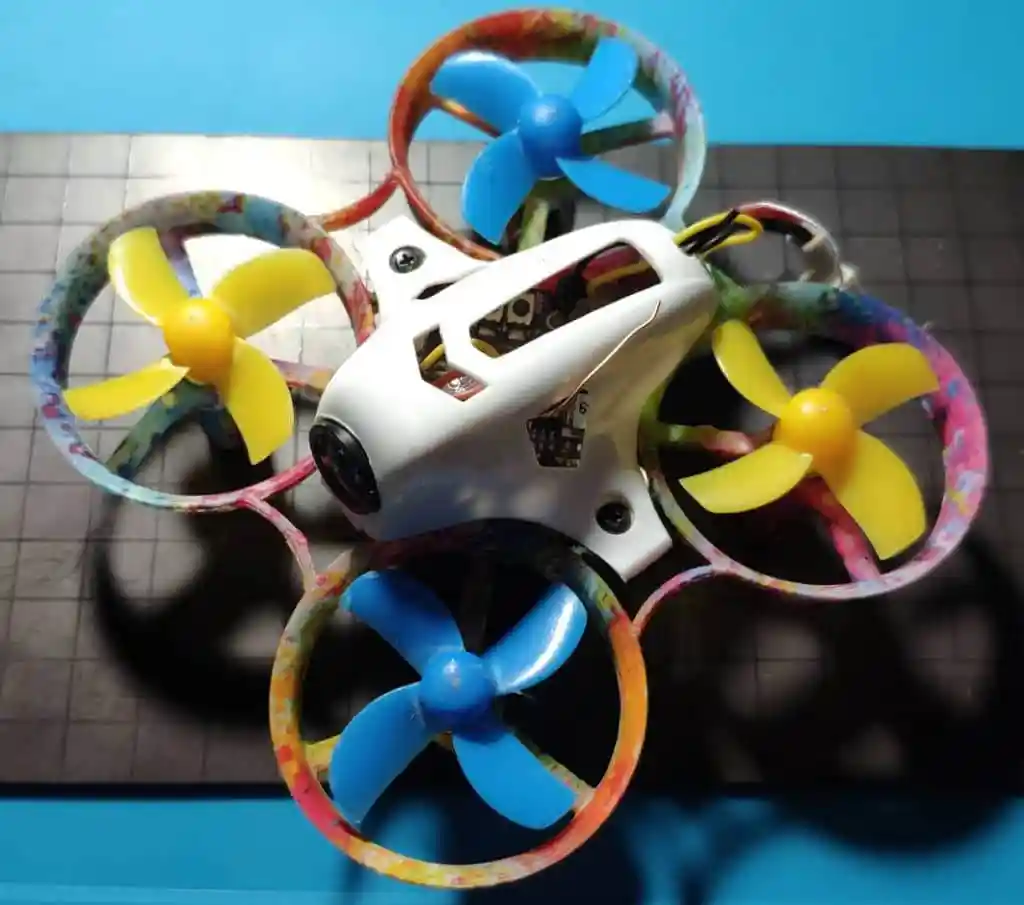

合计花费328.80元。装好如下图:

穿越机入坑日志(2)-向安宇个人网站

当然这不是最廉价的解决方案,还可以有更便宜的飞控,可以有便宜的图传和摄像头,还可以选择集成了图传的飞控。预估200以内可以搞定。

穿越机入坑日志(2)-向安宇个人网站

需要的工具:

  • 必要:螺丝刀
  • 必要:烙铁
  • 可选:压线钳
  • 可选:电磨

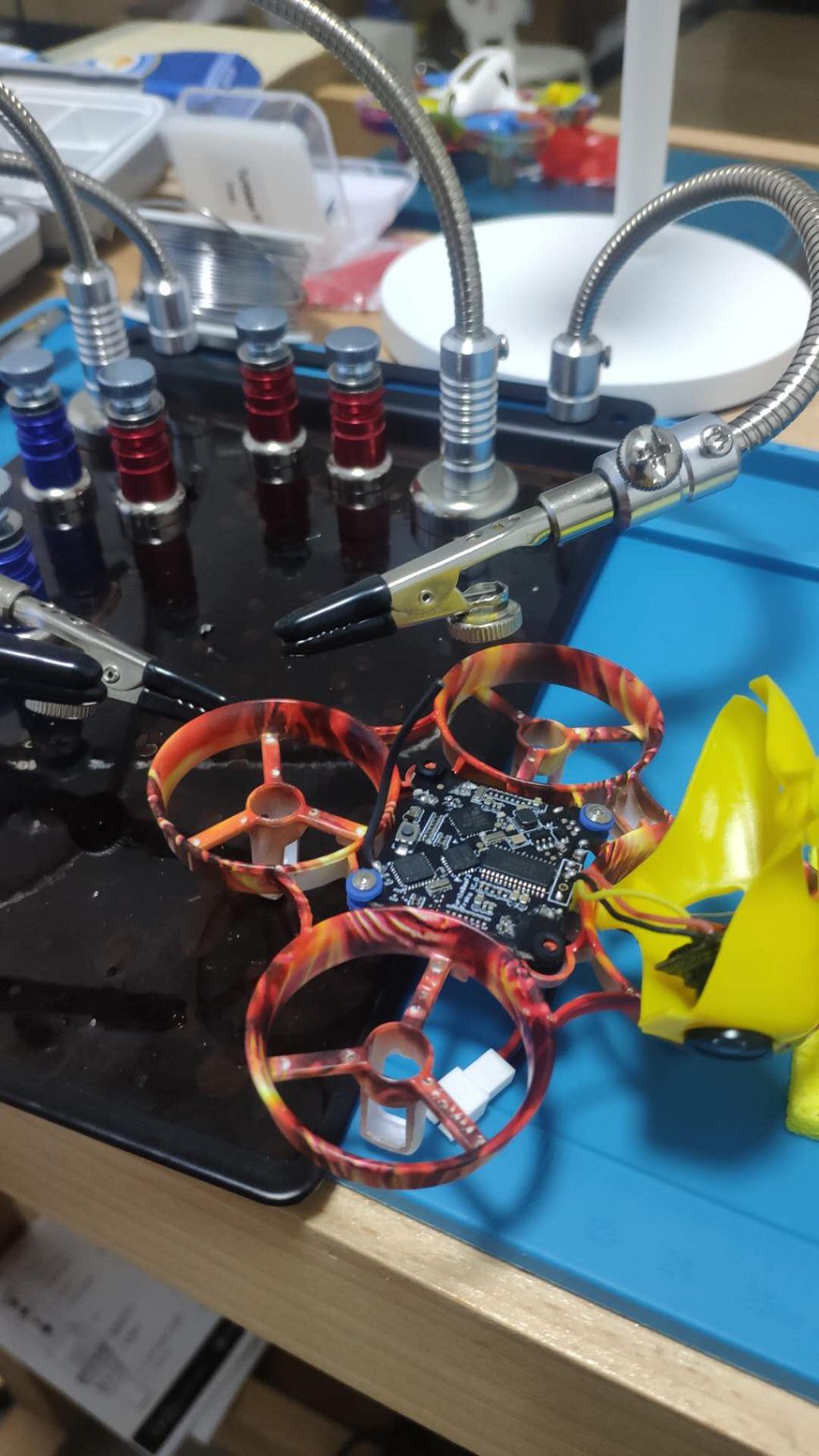

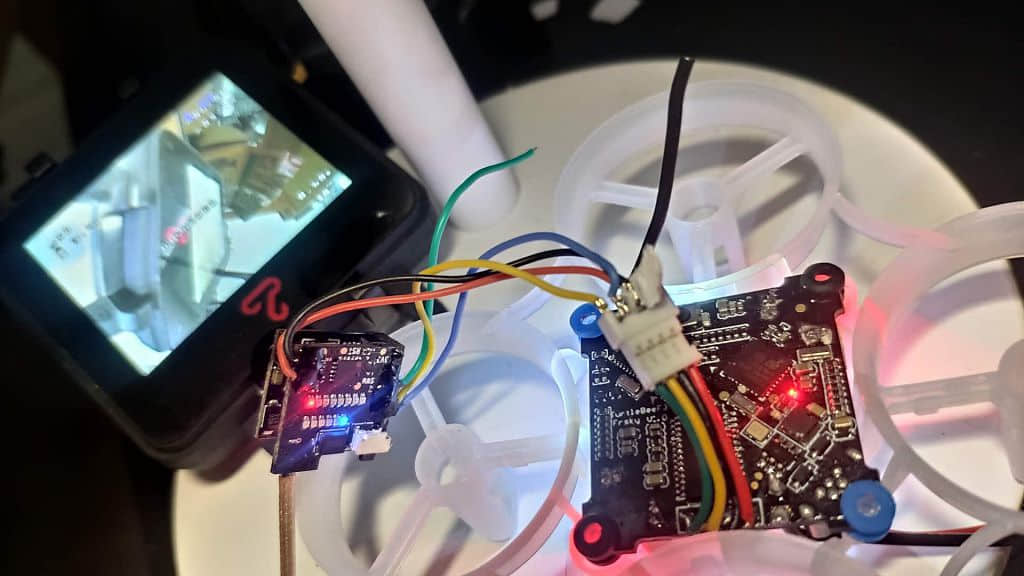

带图传的摄像头本来可以直接焊接到分控上的,但是我为了这个图传以后可以方便的拆装到别的地方,因而用了1.25mm 4P空中对接端子作为连接。当然这种方法并不推荐,因为毕竟还是增加了额外重量。

穿越机入坑日志(2)-向安宇个人网站

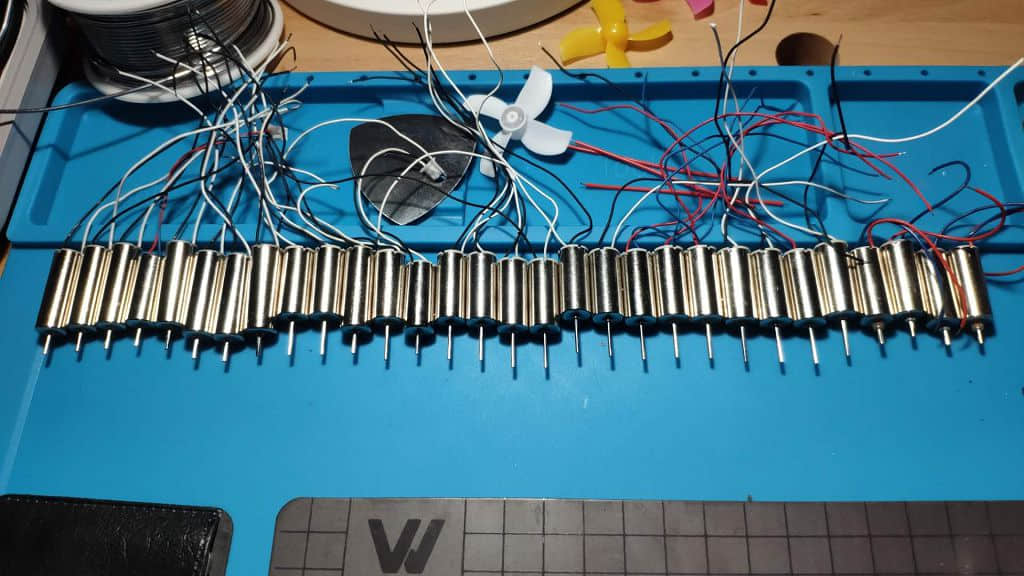

空心杯电机,毕竟是有刷,还是很容易坏的。淘宝上穿越机店子里卖的,一般都要十来块钱一个。但是2块多3块多的电机一大堆。

穿越机入坑日志(2)-向安宇个人网站

所以,我打算买便宜的电机来装机。不过这种小电机,型号也挺多的,但是关键是淘宝上卖空心杯电机的卖家都是乱标的数据。

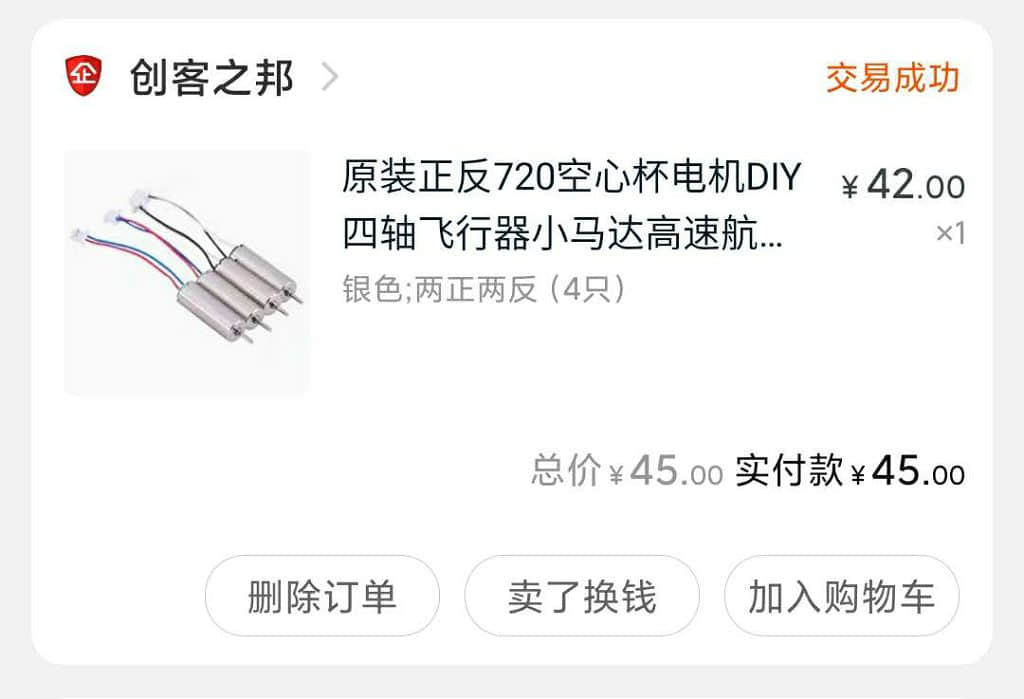

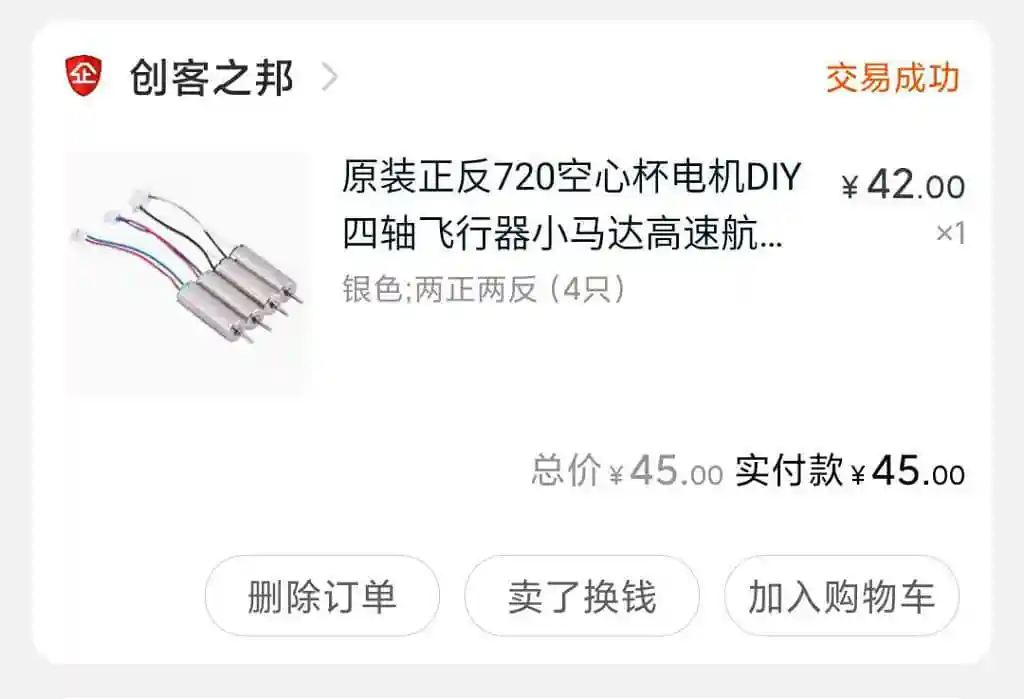

比如“创客之邦”,标的是720电机,1mm轴径,我还专门找客服确认了轴径,但是实际上,这家店发的货是716电机0.8mm轴径。

穿越机入坑日志(2)-向安宇个人网站

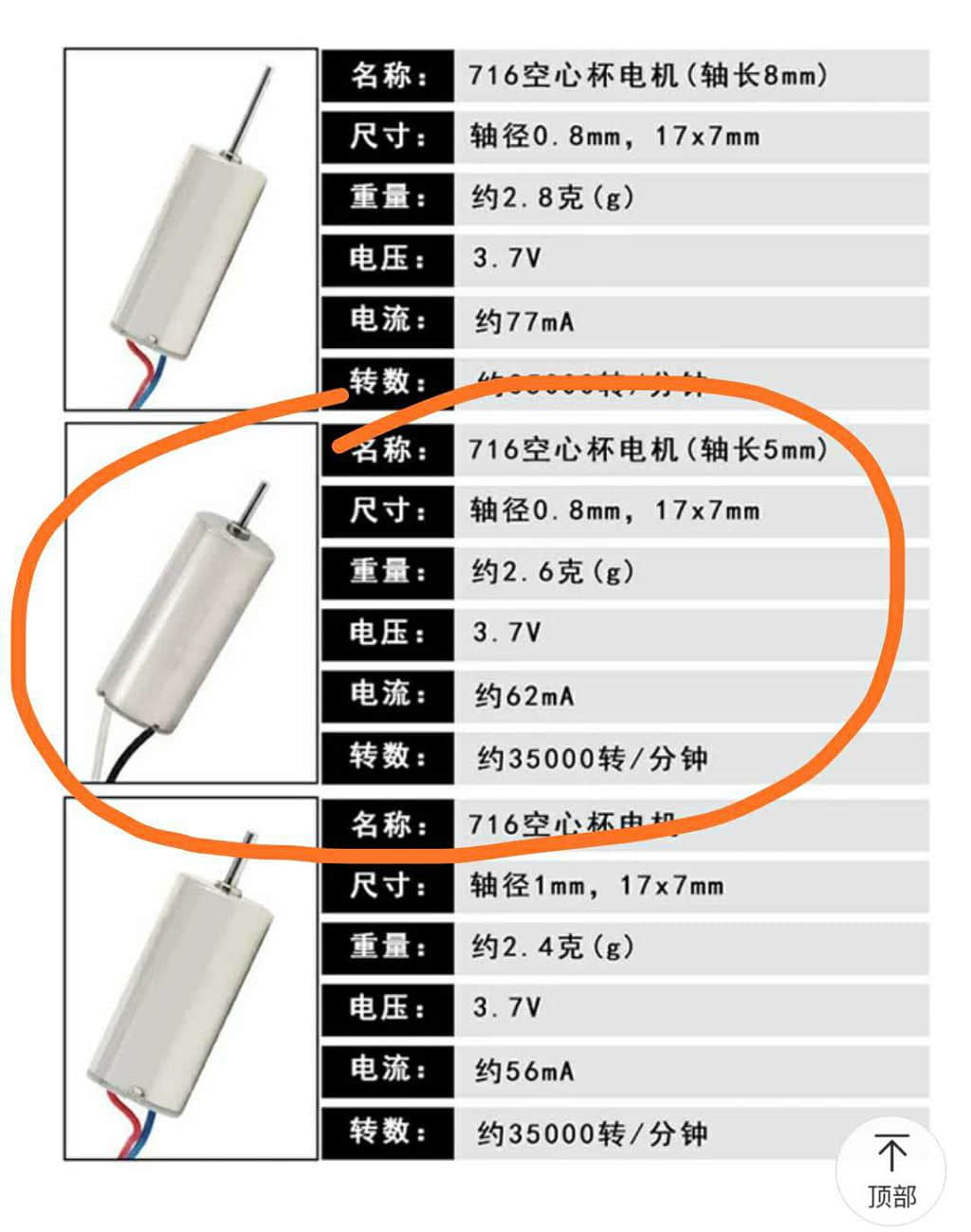

我需要的是716电机,轴径0.8mm,轴长5mm的。但是很奇怪,淘宝上轴长5mm的电机居然很难找。甚至有的店子标的数据是5mm的,但是发货却又是8.8mm的,搞得我要砸掉电机了退款。买了好几次,只在一家电买到了轴长5mm但轴径是1mm的,而且质量很差。最终,我也没能买到轴长5mm轴径0.8mm的电机。

穿越机入坑日志(2)-向安宇个人网站

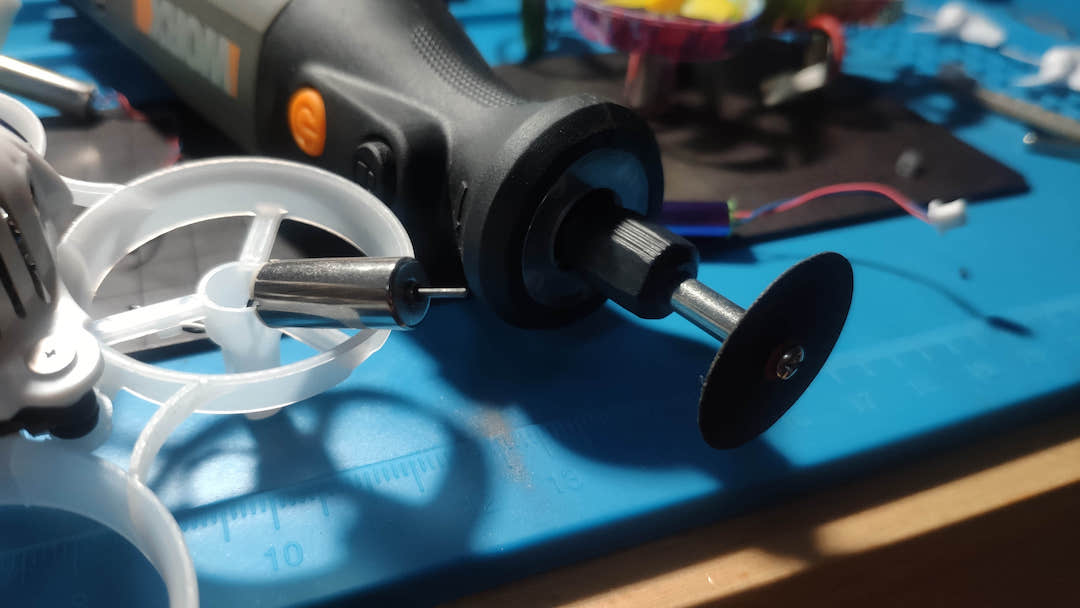

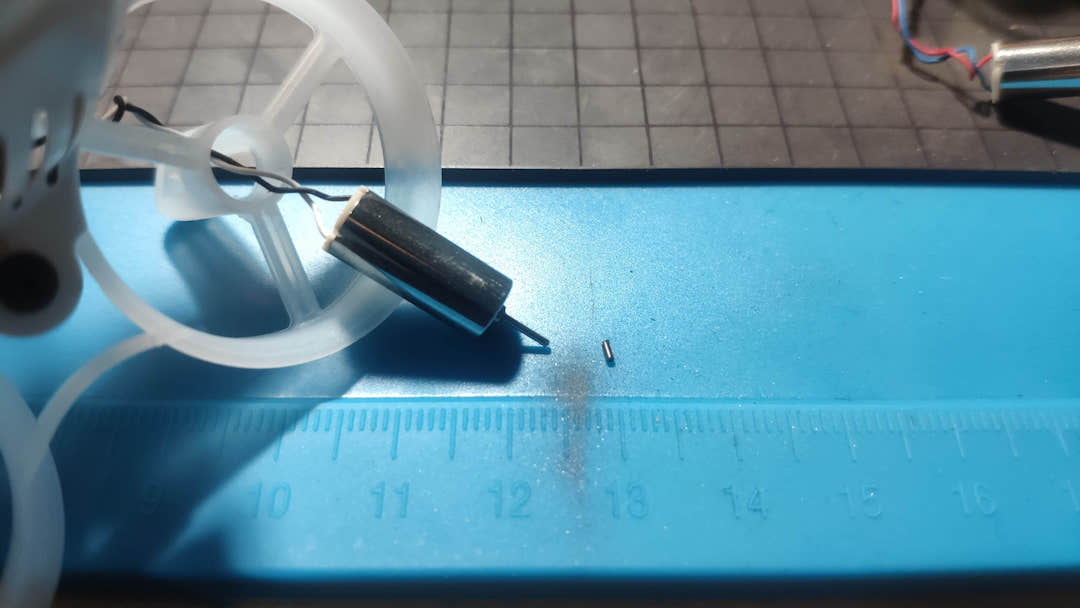

因为8.8mm轴长的电机,安装后桨叶是高出保护圈的,能飞但是不禁炸。最后,我干脆用电磨把轴长切下来3.8mm左右,将其变成了5mm的。

穿越机入坑日志(2)-向安宇个人网站
穿越机入坑日志(2)-向安宇个人网站

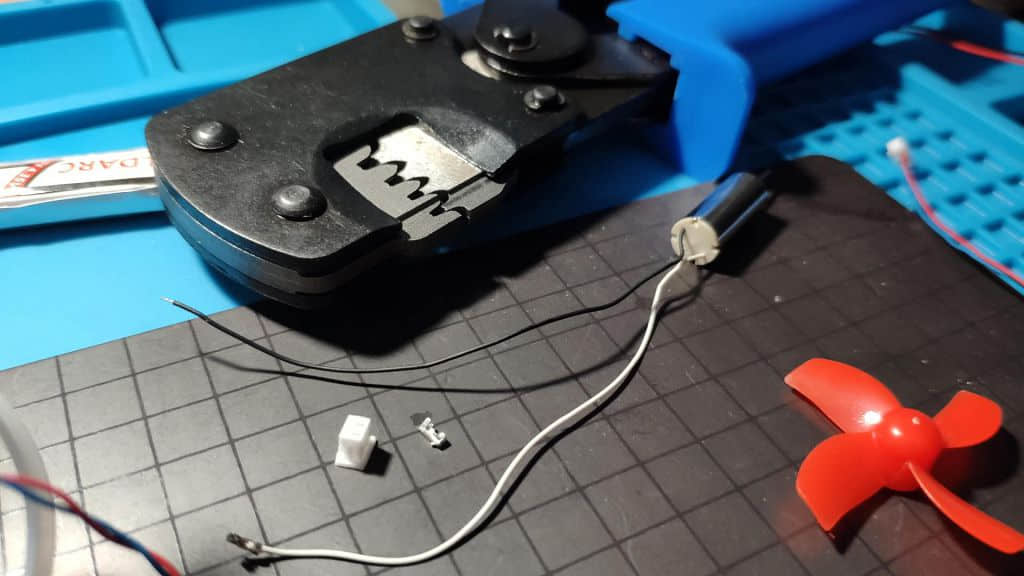

另外,这种两三块钱的电机,都没有端子接头,需要自己安装。

穿越机入坑日志(2)-向安宇个人网站

1.25mm端子接头也有好几种,这种小穿越机上用的是JST1.25mm的接头,GH1.25mm接头太宽,是用不上的。

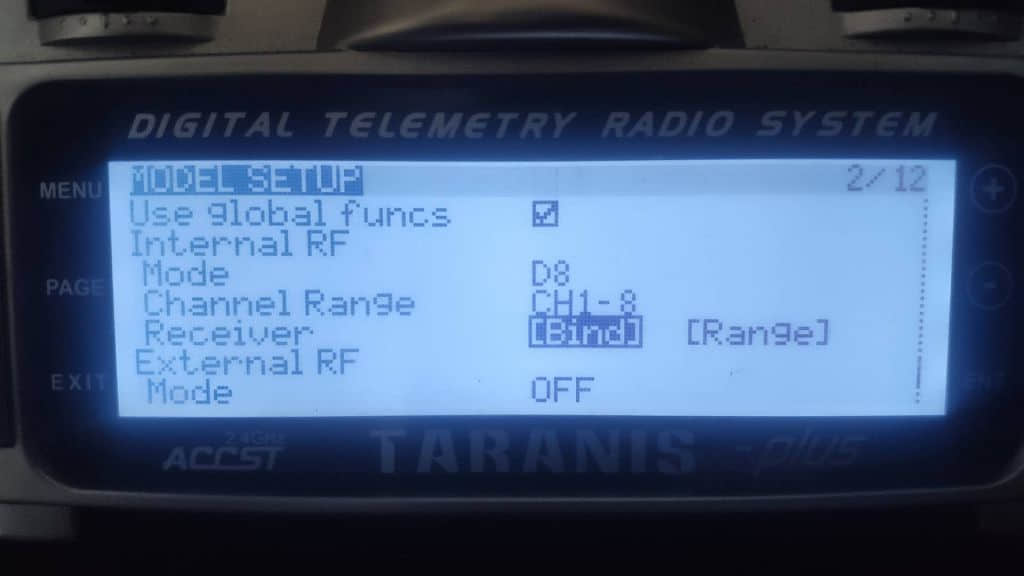

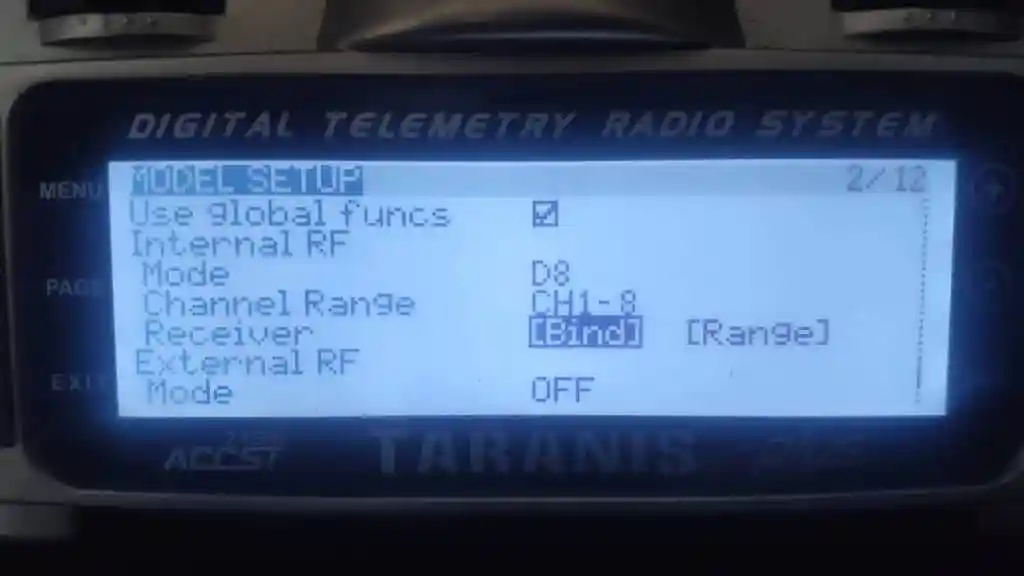

装好机,遥控器对频,设置新通道,betafight地面站设置,然后,飞吧。

穿越机入坑日志(2)-向安宇个人网站
