MG点线动画临摹《THE EDITOR》－04（切割、打磨和纸张飘落）

预览：

临摹点：

切割；
渐弱的wiggle；
运动修饰；
刨子打磨效果；
3D纸张飘落。

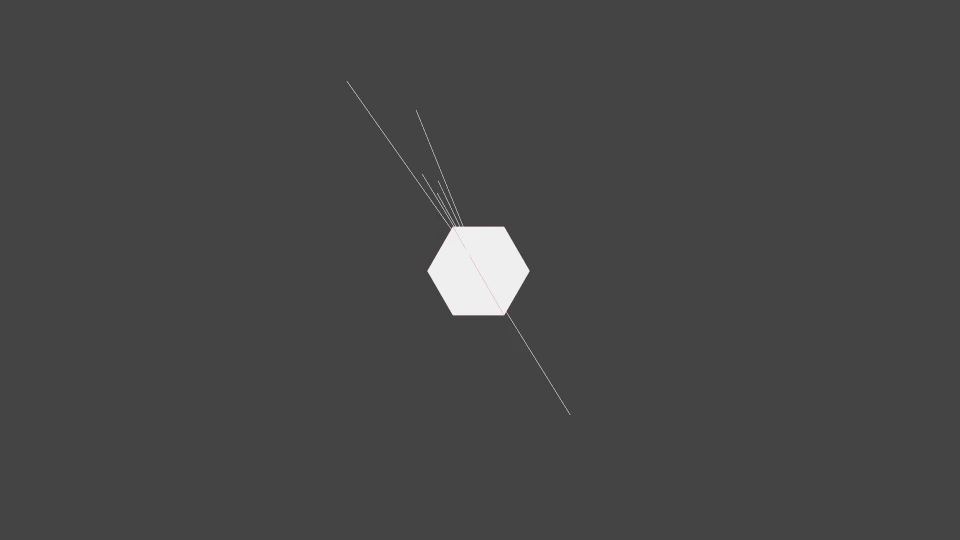

一、切割

将六边形分成两个梯形。

利用之前以有的六边形（用作旋转虚线蒙板的六边形，也是作为四边形变形六边形时候的参考的图形，没有的话新建一个），复制两层，一个命名为“左梯形”，一个命名为“右梯形”，给两个梯形key动画，距离inPoint约四帧的位置，key一个持续四帧左右的位移，将两个梯形向对角线方向分开，调整运动曲线。

二、一激灵

将“左梯形”和“右梯形”预合层，命名为“切割六边形”，然后给“切割六边形”的Position添加表达式：

decay = 5;
freq = 30;
amp = 10;

duration = framesToTime(decay);
n = linear(time, inPoint, inPoint + duration, freq, 0);

wiggle(n, amp)

这个表达式是让图层有一个频率30、振幅10的随机抖动，并且抖动频率在5帧内线性衰减直至零。

三、运动修饰线条及点

依旧有Trim Paths制作装饰性的线条，模拟刀锋。

这里将这些运动修饰元素放在“切割六边形”里，这样这些元素能够跟随wiggle一起抖动。

同样方法绘制一个直线路径，直线粗细改为1.5，将锚点放到路径起点，将位置设置为［960，540］

给Rotation添加表达式：

seedRandom(index,true)
value + random(360)

这个表达式让每复制一层，都在360度范围内随机旋转。

添加Trim Paths，将End设置为3%，得到一根短线条，然后给offset添加表达式：

seedRandom(index, true)
duration = random(5, 9);

linear(time, inPoint, inPoint + framesToTime(duration), 0, 360)

这个表达式能让短线条从起点运行到终点，所需要的时间在5～9帧之间取随机值，且每复制一层，取一次随机值。

这样可以让复制出来的短线条运行的距离、时间都有所差异，增加丰富性。

这时候可以发现每当短线条运行过终点，也就是offset等于360之后，短线条会重新回到起点位置，为了让短线条运行过终点之后就消失，可以给End添加表达式：

if (content("Trim Paths 1").offset == 360){
	n = 0;
	}else{
	n = 1;
}

value*n

随后复制这个形状层，我这里复制了36层。

四、滑落动画

先给“右梯形”滑落key动画。

给“左梯形”key动画，右键Positon，选择Separate Dimensions，给x轴和y轴分开打关键帧，并给Y Position添加表达式：

e = .8;
g = 5000;
nMax = 10;

n = 0;
if (numKeys > 0){
n = nearestKey(time).index;
if (key(n).time > time) n--;
}
if (n > 0){
t = time - key(n).time;
v = -velocityAtTime(key(n).time - .001)*e;
vl = length(v);
if (value instanceof Array){
vu = (vl > 0) ? normalize(v) : [0,0,0];
}else{
vu = (v < 0) ? -1 : 1;
}
tCur = 0;
segDur = 2*vl/g;
tNext = segDur;
nb = 1; // number of bounces
while (tNext < t && nb <= nMax){
vl *= e;
segDur *= e;
tCur = tNext;
tNext += segDur;
nb++
}
if(nb <= nMax){
delta = t - tCur;
value + vu*delta*(vl - g*delta/2);
}else{
value
}
}else
value

key一个掉落的动画，表达式实现弹跳的效果。

然后手动key一个摇晃的动画（暂时没用到其他方法），这个项目是为了练习，不想使用脚本。

五、修饰性动画

按照前面的方法，可以直接复制前面使用过的短线条图层，宽度改为2px，改好路径位置后，修改其中的表达式：

End下的表达式不变。Rotation下的表达式删除。

Offset下的表达式修改参数：

seedRandom(index, true)
duration = random(1, 7);

linear(time, inPoint, inPoint + framesToTime(duration), 0, 360)

新建一个空对象，命名为“control”，添加slider control，并将名称改为“width”，给短线条图层的Position添加表达式：

seedRandom(index,true);
x = value[0] + random(thisComp.layer("control").effect("width")("Slider"));
y = value[1];

[x, y]

添加slider control是为了方便调试，可以修改短线条在x轴上的随机出现的范围，也就相当于修改这些短线组成阵列的宽度。

将空对象及所有短线条的层，预合成，命名为“点雨”，修改“点雨”的位置，并用钢笔勾勒出一个不规则的蒙板，给羽化值，让短线条落下消失的地点参差不齐，且有一个淡化消失的效果。

六、打磨

1.使用遮罩key动画

2.一种碎屑

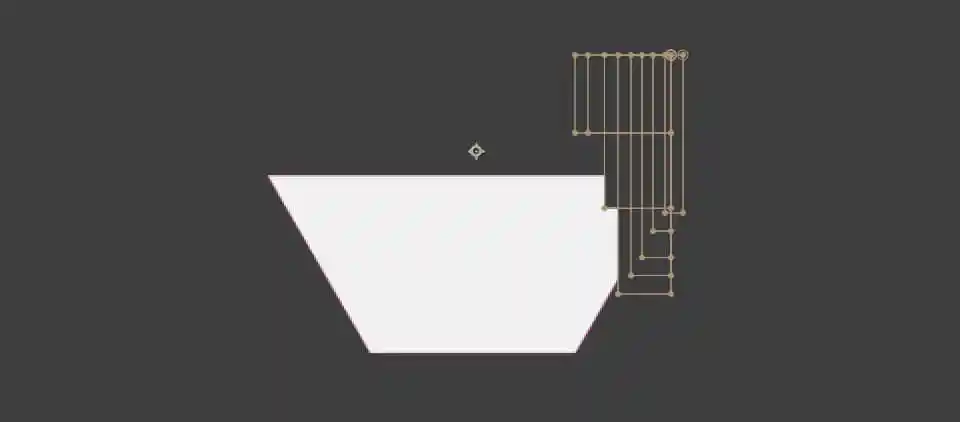

使用路径Key动画。制作弯形、拐形、螺旋形等各种刨花，key降落的动画，最后一个大一点的刨花key一个变形动画。

预合成，“刨花”。

3.两种碎屑

新建预合成，命名为“碎屑01”。

用钢笔绘制一个小短线，将该图层命名为“小点”。

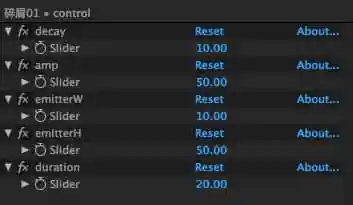

新建一个null，改名为“control”，添加slider control，命名为“decay”。

继续添加一个slider control，命名为“duration”。

继续添加slider control，命名为“amp”。

给transform下的Position添加表达式：

decay = thisComp.layer("control").effect("decay")("Slider");
duration = thisComp.layer("control").effect("duration")("Slider");
scr = thisComp.frameDuration*duration;

seedRandom(index,true);
amp = random(thisComp.layer("control").effect("amp")("Slider"));

n = thisComp.frameDuration*decay;
x = value[0] + easeOut(time, 0, n, 0, amp);
y = value[1] + easeIn(time, 0, scr, 0, 960);

[x,y]

这个表达式是让“小点”落下动画。

y轴的值加上easeIn()，就是简单的加上增量，引入duration，然后用frameDuration将帧转化为时间，放进easeIn()里，可以控制下落所用的时间，用几帧的时间增加0到960的y轴位移。

x轴的值加上easeOut()，n控制的是衰减时间，amp控制的是x轴上位移位置。“小点”不是直接落下，而是往右边弹出一点距离，曲线落下。

给名为“control”的null继续添加slider control，命名为“emitterW”

继续添加slider control，命名为“emitterH”

给Contents → Shape 1 → Transform:Shape 1 → Positiontian添加表达式：

seedRandom(index,true);
h = random(thisComp.layer("control").effect("emitterH")("Slider"));
w = random(thisComp.layer("control").effect("emitterW")("Slider"));
[value[0]+w, value[1] + h]

这个表达式让复制出来的“小点”起始位置不同。

将“小点”复制若干层。

4.三种碎屑

新建预合成，命名为“碎屑02”。

钢笔绘制一个弯形的小短线，命名为“碎屑”。

新建一个null，改名为“control”，添加slider control，命名为“scr”，并添加表达式：

time*150

继续添加一个slider control，命名为“duration”,给值18（可调试更改）。

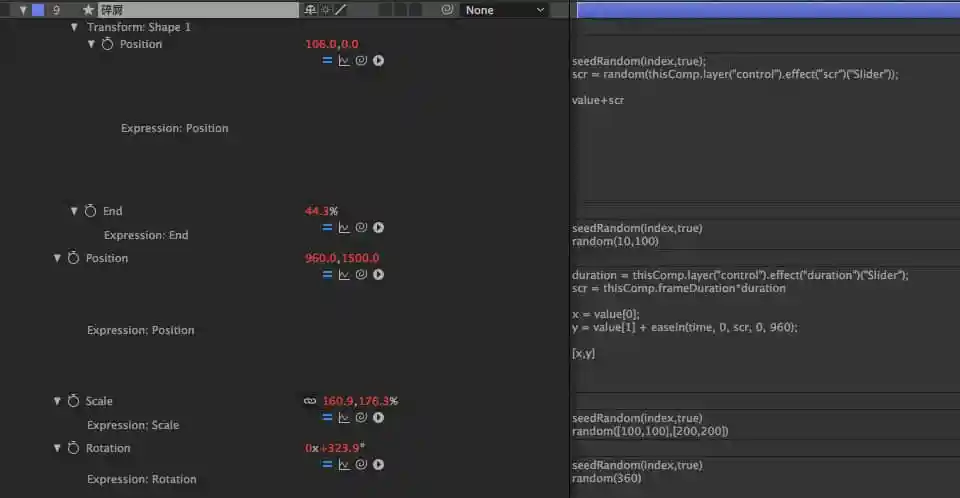

给Position添加表达式：

duration = thisComp.layer("control").effect("duration")("Slider");
scr = thisComp.frameDuration*duration

x = value[0];
y = value[1] + easeIn(time, 0, scr, 0, 960);

[x,y]

给Rotation添加表达式：

seedRandom(index,true)
random(360)

给Scale添加表达式：

seedRandom(index,true)
random([100,100],[200,200])

给Contents → Shape 1 → Transform:Shape 1 → Positiontian添加表达式：

seedRandom(index,true);
scr = random(thisComp.layer("control").effect("scr")("Slider"));

value+scr

添加Trim Paths,给End添加表达式：

seedRandom(index,true)
random(10,100)

5.四种碎屑

新建预合成，命名为“碎屑03”。

钢笔绘制一个弯形的小短线，命名为“小点啊”。

新建一个null，改名为“control”，添加slider control，命名为“offset”，并添加表达式：

linear(time, 0, framesToTime(20), 0, 100)

给Contents → Shape 1 → Transform:Shape 1 → Positiontian添加表达式：

seedRandom(index,true);
scr = random(thisComp.layer("control").effect("offset")("Slider"));

[value[0]+scr, value[1]+scr]

给图层transform下的Position添加表达式：

seedRandom(index,true);
scr = random(10);

x = value[0] + scr;
y = value[1] + easeIn(time, 0, framesToTime(30), 0, 960);

[x, y]

给transform下的Rotation添加表达式：

seedRandom(index,true);
n = random(360);

value + n

复制“小点啊”若干层。

6.调整和补缺

配合打磨的动作，调整各个“碎屑”预合成的位置，在合适地方手动key帧，增加一些其他样式的碎屑，比如“楔形”碎屑，以进一步丰富画面。

七、纸张脱落

1、将梯形分成两个图形（将左侧三角区独立出来），可以遮罩，可以修改路径，方法不限。

2、用钢笔工具绘制一个三角形，和梯形左侧三角重叠。

3、将绘制出来放三角形命名为“翻页”，复制一层，命名为“翻页底子”。

4、将“翻页底子”的颜色改为［170，170，170］，作为翻起后纸张背面的颜色。将“翻页底子”和“翻页”的Postion和Rotation建立父子链接。

5、给“翻页”添加CC Page Turn，将controls设置为“Classic UI”，给Fold Position、Fold Direction、Fold Radius打关键帧，并给图层的Position、Rotation添加关键帧，制作飘落的效果。

6、新建一个调整层，利用tint和mask，制作一个翻页时候的阴影。原作者可能使用了C4D，但是这个临摹是为了练习AE，就不进C4D了。
